電磁閥概述

電磁閥通過電磁鐵操縱閥芯移動，從而實現閥門的打開或關閉，屬于電磁控制的工業設備，是用來控制流體的自動化基礎元件。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制。電磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用。

電磁閥分類及應用

1、電磁閥從工作原理上可分為直動式電磁閥、分步直動式電磁閥和先導式電磁閥。

（1）直動式電磁閥：
原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。
特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

（2）分步直動式電磁閥：
原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。
特點：在零壓差或真空、高壓時亦能可*動作，但功率較大，要求應水平安裝。

（3）先導式電磁閥：
原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關 閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。
特點：流體壓力范圍上限較高，可任意安裝（需定制）但應滿足流體壓差條件。

2、電磁閥從閥結構和材料上的不同與原理上的區別，分為六個分支小類：直動膜片結構、分步直動膜片結構、先導膜片結構、直動活塞結構、分步直動活塞結構、先導活塞結構。

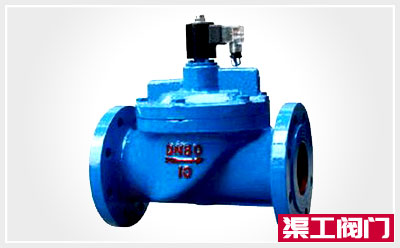

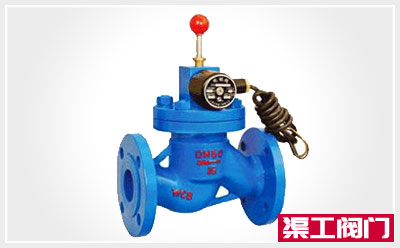

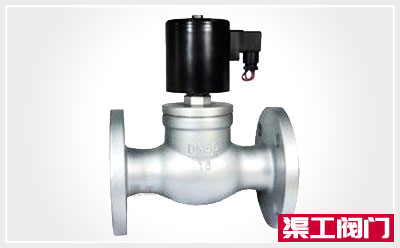

3、電磁閥按照功能分類：水用電磁閥、蒸汽電磁閥、制冷電磁閥、低溫電磁閥、燃氣電磁閥、消防電磁閥、氨用電磁閥、氣體電磁閥、液體電磁閥、微型電磁閥、脈沖電磁閥、液壓電磁閥、常開電磁閥、油用電磁閥、直流電磁閥、高壓電磁閥、防爆電磁閥等。

4、電磁閥按照材質上可以分為三大類:

1）不銹鋼電磁閥：是較常見的電磁閥產品，不銹鋼材質因為不易被腐蝕，工作穩定，廣受用戶歡迎。
*該系列產品被應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。

2）黃銅電磁閥：部分要求不高的用戶，會選擇黃銅電磁閥產品，此類電磁閥產品價格相對偏低，適應于普通的工作環境。
* 該系列產品一般適應于液體、水、氣、熱水、油、瓦斯等介質。

3）塑料電磁閥：在一些特殊的工作場所，和用在特殊介質的電磁閥，例如有酸堿性介質的工作環境，黃銅和不銹鋼材質的電磁閥產品均容易被腐蝕，所以用特殊材質（工程塑料PVC、 CPVC、UPVC、ABS或聚四氟等）做成的塑料電磁閥在耐腐蝕性能上優勢比較明顯。
* 該系列產品適應于適宜飲用水、多種過濾后的污水、雨水、海水及酸堿鹽溶液、有機溶劑等。

5、電磁閥根據作用可分為開關式電磁閥和比例式電磁閥:

1）、開關式電磁閥，即起開關作用，當有電流流過時，電磁閥控制線路或油路通斷。
2）、比例式電磁閥，即根據輸入的電流大小不同，輸出的壓力不同，當改變輸入電流時，便可改變電磁閥輸出壓力，多用于液壓系統。

常見故障及排除

電磁閥的故障將直接影響到切換閥和調節閥的動作，常見的故障有電磁閥不動作，應從以下幾方面排查：
1、電磁閥接線頭松動或線頭脫落，電磁閥不得電，可緊固線頭。
2、電磁閥線圈燒壞，可拆下電磁閥的接線，用萬用表測量，如果開路，則電磁閥線圈燒壞。原因有線圈受潮，引起絕緣不好而漏磁，造成線圈內電流過大而燒毀，因此要防止雨水進入電磁閥。此外，彈簧過硬，反作用力過大，線圈匝數太少，吸力不夠也可使得線圈燒毀。緊急處理時，可將線圈上的手動按鈕由正常工作時的“0”位打到“1”位，使得閥打開。
3、電磁閥卡?。弘姶砰y的滑閥套與閥芯的配合間隙很小(小于0.008mm)，一般都是單件裝配，當有機械雜質帶入或潤滑油太少時，很容易卡住。處理方法可用鋼絲從頭部小孔捅入，使其彈回。根本的解決方法是要將電磁閥拆下，取出閥芯及閥芯套，用CCI4清洗，使得閥芯在閥套內動作靈活。拆卸時應注意各部件的裝配順序及外部接線位置，以便重新裝配及接線正確，還要檢查油霧器噴油孔是否堵塞，潤滑油是否足夠。
4、漏氣：漏氣會造成空氣壓力不足，使得強制閥的啟閉困難，原因是密封墊片損壞或滑閥磨損而造成幾個空腔竄氣。在處理切換系統的電磁閥故障時，應選擇適當的時機，等該電磁閥處于失電時進行處理，若在一個切換間隙內處理不完，可將切換系統暫停，從容處理。
