Y型襯氟過濾器 概述

Y型襯氟過濾器GL41F46是用來清除腐蝕性介質中的雜質，保護泵、閥門及其它設備的正常使用。一般通水網選擇20-60目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。可根據介質相應配置。由于過濾器內壁及濾網均采用耐腐蝕性材料四氟制成，因此該產品被廣泛應用于腐蝕性管路中。

Y型襯氟過濾器 特點

1、整體式閥體設計；
2、可更換的過濾內件；
3、多種過濾結構設計；
4、濾網精度18—500目可選；
5、常規30目設計；
6、有排放接口；
7、標準法蘭連接；

Y型襯氟過濾器 法蘭標準

PN1.0MPa法蘭尺寸按GB9115.8-88標準
PN1.6MPa法蘭尺寸按GB9113.3-88標準
PN2.5MPa法蘭尺寸按GB9113.4-88標準

Y型襯氟過濾器 主要零件材料

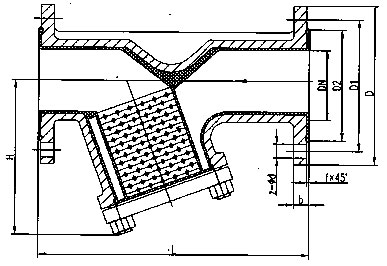

Y型襯氟過濾器 外形結構圖

Y型襯氟過濾器 主要連接尺寸

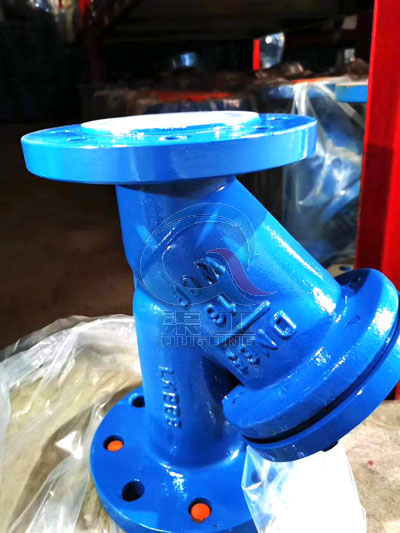

Y型襯氟過濾器 實物圖
